一、什么是RouterOS(ROS)，ROS优点与缺点

RouterOS(简称ROS)是一种路由操作系统，基于Linux开发，兼容x86 PC的路由软件，是目前功能较强、应用较广的软路由系统，适用于中小企事业单位、网吧、宾馆和运营商。通过该软件可以将标准的PC电脑变成专业路由器，在软件的开发和应用上可以不断地更新和发展，使其功能在不断增强和完善。特别在无线、认证、策略路由、带宽控制和防火墙过滤等功能上有着非常突出的功能，其极高的性价比，受到许多网络人士的青睐。

价格优势：一般的硬件路由器价格昂贵，ROS可以让任何一台X86 PC变为专业硬路由。
系统稳定：ROS基于Linux内核，底层系统安全，可以长期可靠运行。
支持编程：ROS由于是Linux内核，支持创建脚本，能实现各类复杂功能。
功能强大：ROS可以是路由器、防火墙、流控、认证设备；可以实现动态路由、数据转发、NAT、流量控制、PPPOE、WEB认证、PPTP、L2TP 等功能。
劣势：上手难度较高，学习成本较高。

二、Mikrotik RouterOS(ROS)授权镜像以及WinBox下载

镜像下载：

(X86物理机使用)Mikrotik_RouterOS_6.47.1_Stable(官方原版).iso

(虚拟化平台使用)Mikrotik_RouterOS_CHR_6.47.1_Stable(官方原版).ova下载

(X86物理机使用)Mikrotik_RouterOS_7.1_Beta1_Development(官方原版).iso下载

(虚拟化平台使用)Mikrotik_RouterOS_CHR_7.1_Beta1_Development(官方原版).ova下载

L5已授权2G、L6已授权60M镜像下载地址​blog.qiaohewei.ccWinBox下载(ROS管理工具)：

WinBox x64 3.24 Windows下载​blog.qiaohewei.cc WinBox x64 3.24.1 Mac下载​blog.qiaohewei.ccMikrotik RouterOS官网

三、ESXI 宿主机网络配置

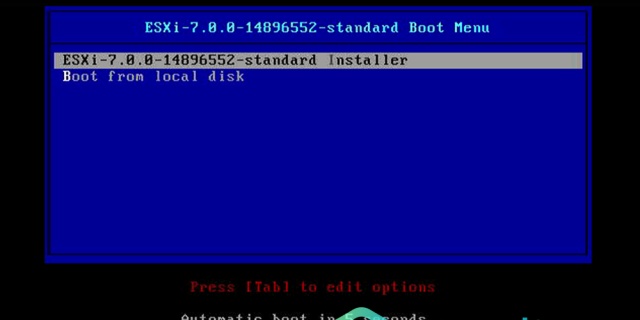

ESXI安装教程：

vSphere ESXI 7.0部署详细安装指南，奶妈级安装教程(附镜像下载)​blog.qiaohewei.cc



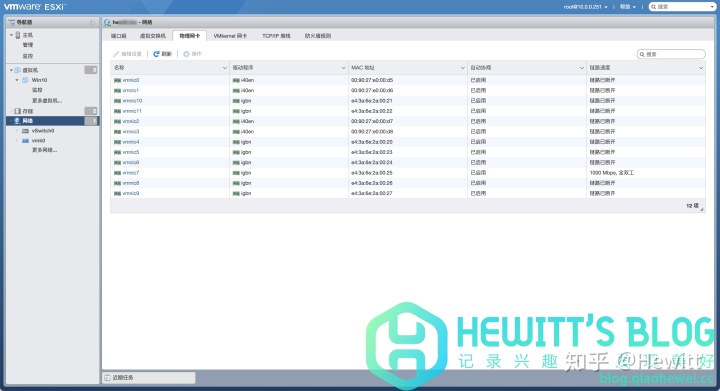

[图1]硬件网卡列表

四、添加虚拟交换机



点击ESXI中网络选项卡并切换至“虚拟交换机”面板

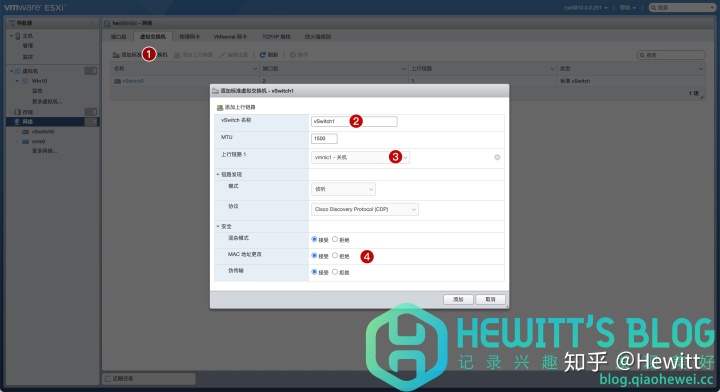

1、点击添加标准虚拟交换机。

2、输入虚拟交换机名称，建议以vSwitch+数字命名，例如：vSwitch0、vSwitch1….以此类推。

3、上行链路中选择待分配的物理网卡，建议与vSwitch命名搭配，如vSwitch0选择vmnic0、vSwitch1选择vmnic1。

4、安全选项中将[混杂模式]、[MAC地址更改]、[伪传输]都改为【接受】。

5、确认无误后点击添加。

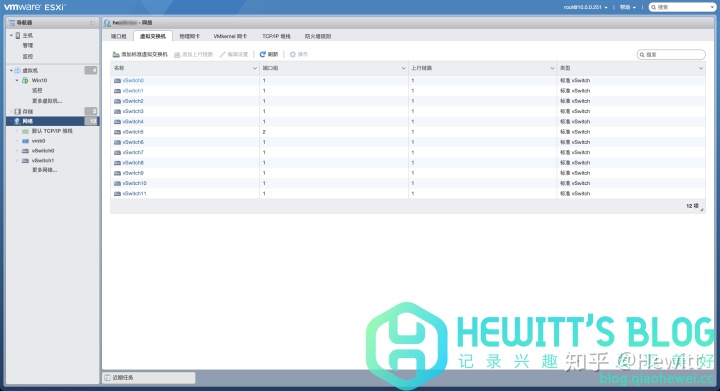

如图1所示，设备含有12块物理网卡，分别为vmnic0~vmnic11，则虚拟交换机需添加12个，分别为vSwitch0~vSwitch11，下图为添加完成状态。



五、添加端口组



点击ESXI中网络选项卡并切换至“端口组”面板

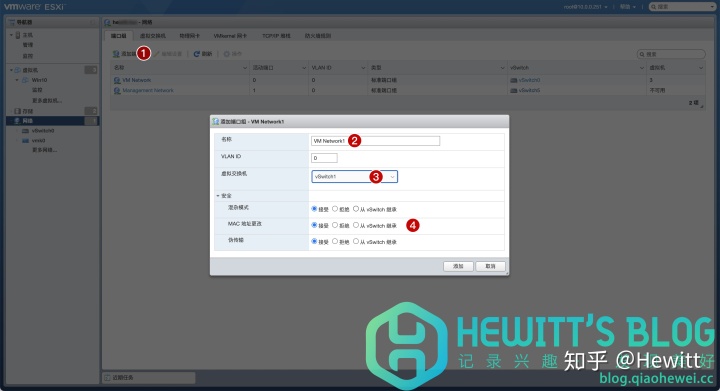

1、点击添加端口组。

2、输入端口组名称，建议以VM Network数字命名，例如：VM Network1、VM Network2….以此类推。

3、虚拟交换机中选择要绑定的虚拟交换机名称，建议与VM Network命名搭配，如VM Network1选择vSwitch1、VM Network2选择vSwitch2。

4、在安全选项中将[混杂模式]、[MAC地址更改]、[伪传输]都改为【接受】。

5、确认无误后点击添加。

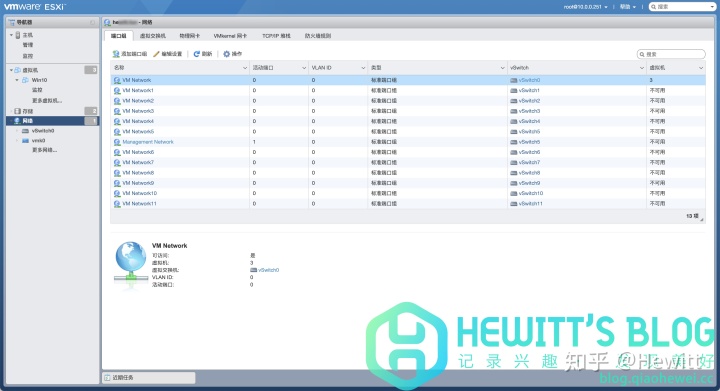

在上一步已经创建了12个虚拟交换机，则端口组也需添加12个，分别为VM Network~VM Network11，每个端口组对应一个虚拟交换机，下图为添加完成状态

默认的Management Network端口组不可修改，否则将无法控制ESXI



六、创建ROS虚拟机

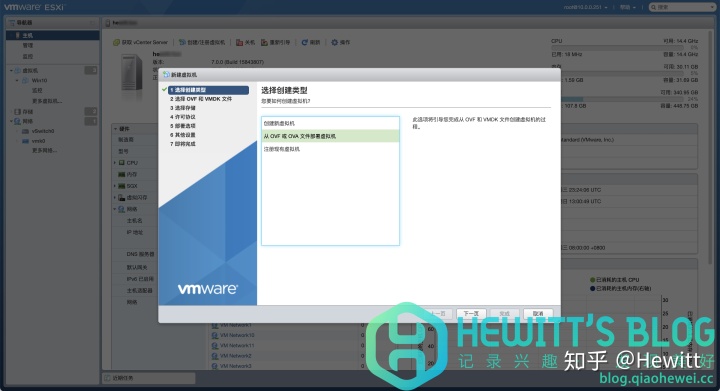

1、在ESXI中点击新建虚拟机，并选择创建类型为“从OVF或OVA文件部署虚拟机”，输入虚拟机名称。



2、官方版安装：直接导入下载好的官方OVA模版即可，官方版镜像不含授权

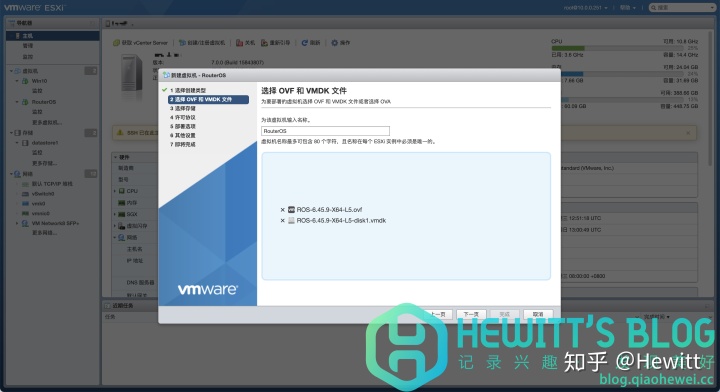

2.1、授权版安装：将下载好的已授权镜像解压会得到.ovf和.vmdk两个文件，将这两个文件全部上传即可。

[已授权60M镜像和2G区别：60M硬盘版本仅可升级一次系统，2G硬盘版本可一直升级，建议安装2G硬盘镜像。]

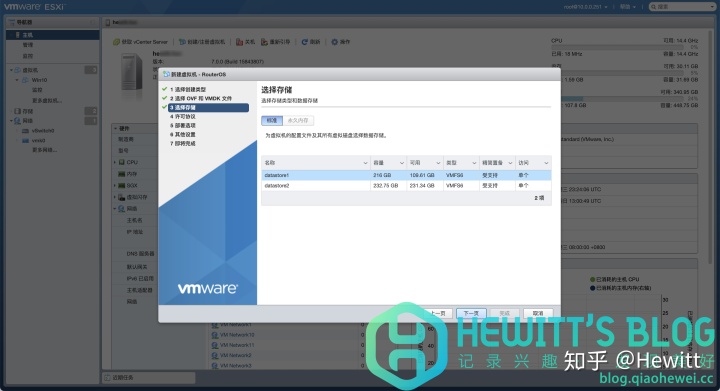

3、选择虚拟机安装位置，建议选择SSD硬盘。

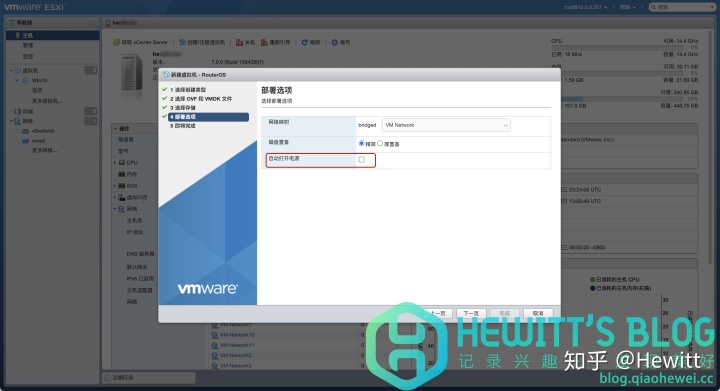

4、因为还需进行进一步配置，所以将“自动打开电源”选项关闭，点击下一页。



5、点击“完成”按钮，ROS虚拟机即创建完成。

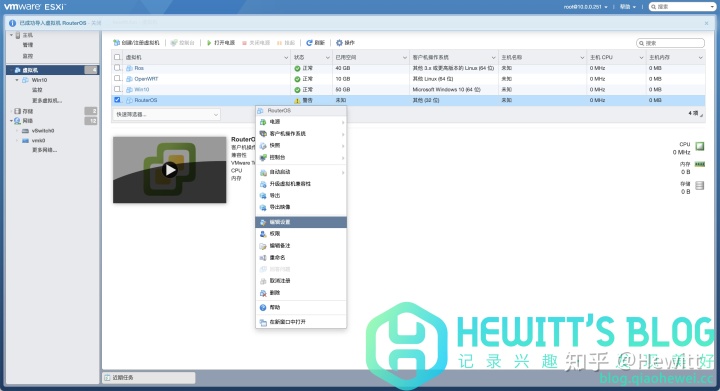

6、配置ROS：在已创建好的“ROS”虚拟机上右键选择“编辑设置”。

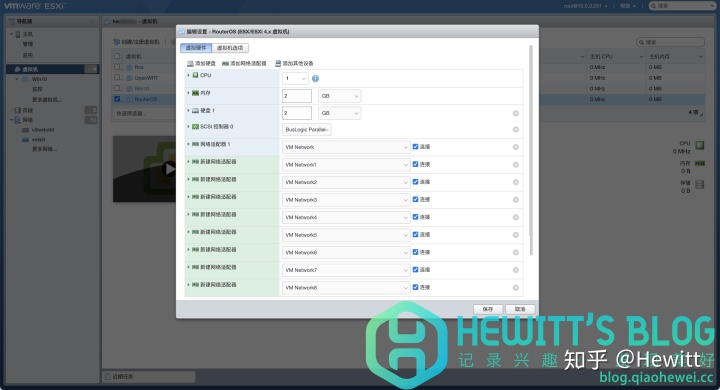

7、配置ROS-虚拟硬件：修改CPU数量和内存大小，建议CPU可以多划分一些，NAT转发等都是靠cpu来处理，内存1G就够用了，新增网络适配器并按照顺序添加好端口组。

如安装已授权的镜像则【硬盘大小】不可以更改！修改后授权将会失效！



8、配置ROS-虚拟机选项：点击“虚拟机选项”选项卡

8.1、将“客户机操作系统”修改为：Linux。

8.2、将“客户机操作系统版本”修改为：其他3.x或更高版本的Linux（64位）。

8.3、将引导选项中的“固件”修改为：BIOS。

9、修改完成后点击保存。

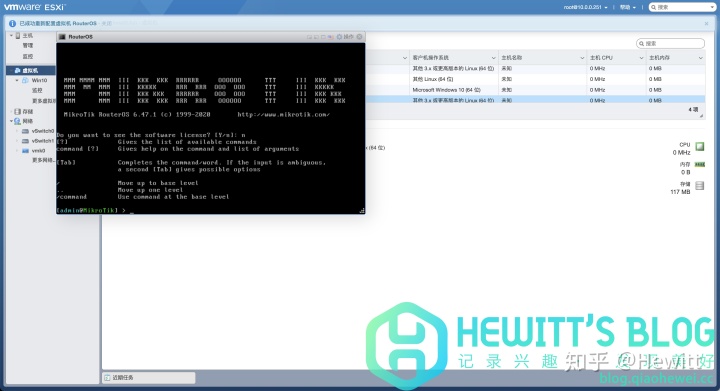

10、开启虚拟机电源，开机后输入账号密码，RouterOS(ROS)初始用户为“admin”，密码为空，至此RouterOS(ROS)安装完成。

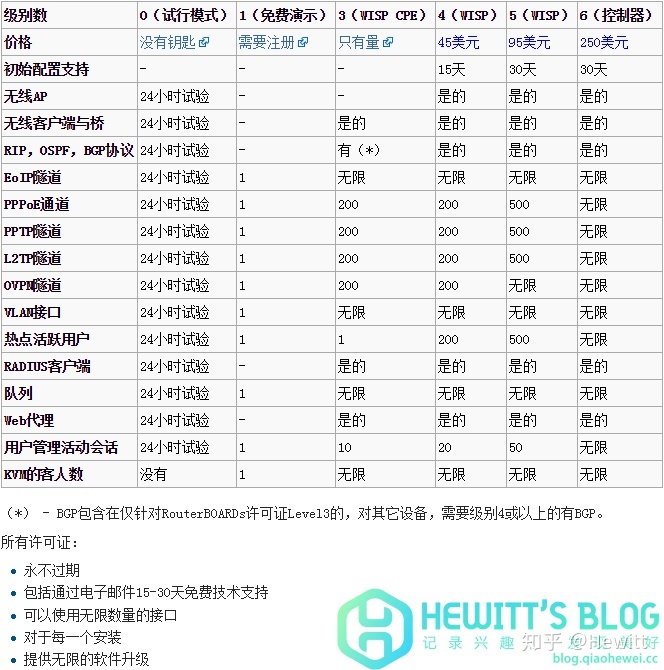

七、RouterOS(ROS)各版本授权区别

支持正版请购买正版L4及其以上的授权，或者购买CHR P1以上的授权。

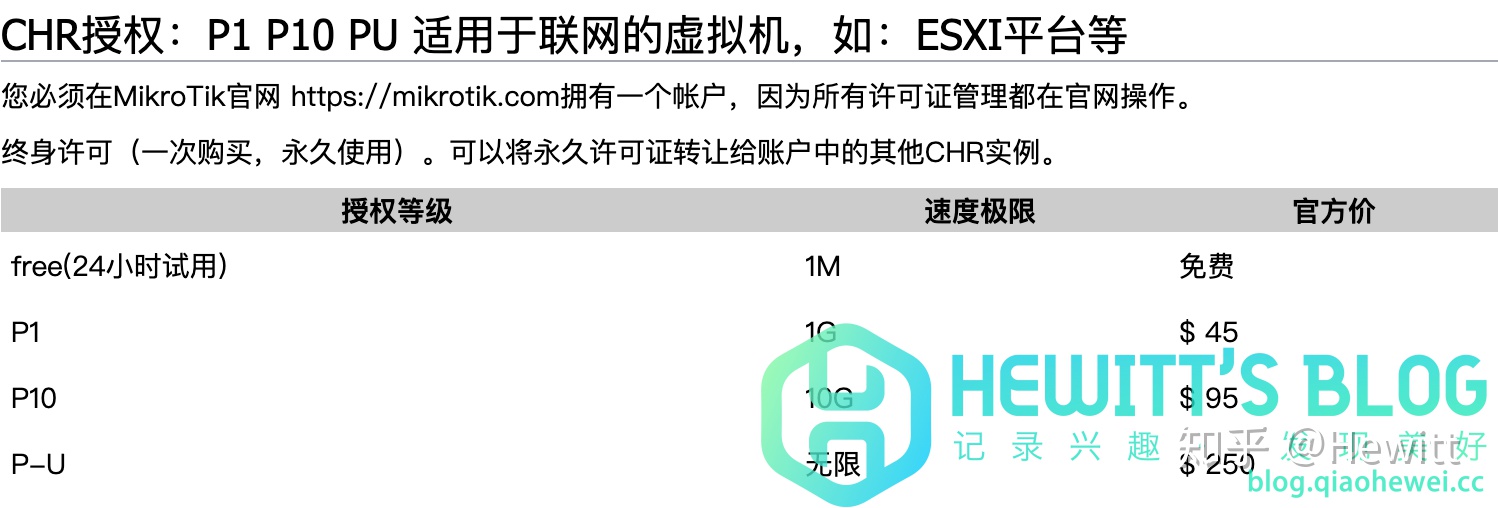

CHR授权：



CHR授权优点：可自助不限次数转移，真正意义上的终身授权，推荐购买CHR授权！

---

X86授权：



X86授权缺点：绑定硬盘，硬盘坏了授权失效。
